省エネナビ

家庭の電気、ガス、水道使用量を別々に測定し、データを一つの表示器に無線で送信し、それぞれを金額に換算して表示します。

電気使用量の測定：分電盤(ブレーカー)から電流を感知し、電流データと電圧をもとに測定器で電気使用量を求め、表示器に無線でデータを送ります。

ガス、水道使用量の測定：それぞれのメーター表示を読みとり、測定器で映像を数字に読み替えて、表示器に無線でデータを送ります。

エネルギー使用料金(量)の表示：各測定器から送信された使用量データを金額換算し、表示します。さらに、使用量データをメモリーに保存します。

▼使用方法

１）	表示選択
	・	総合は電気、ガス、水道の合計で、通常は総合を表示しています。
	・	電気、ガス、水道を個別に見たいときは、それぞれのボタンを押します。
	・	表示選択ボタンを3秒以上押し続けると、料金から量の表示に切り替わります。 そのときの単位は、電気はkWh、ガスと水道はm3です。
	・	総合のボタンを3秒以上押し続けたときは室温（℃）が表示されます。
２）	現在表示
	・	1)で選択したエネルギーに該当するランプが点灯します。
	・	実績が仕様限度目標を超えると、該当するランプが点滅し、警告音が鳴ります。
３）	実績と目標
	・	「実績」の窓には、1)で選択したエネルギーの月初めから現在までの累積料金が 表示されます。
	・	「目標」の窓には、月初めから現在までの使用限度目標料金が表示されます。
４）	モード切替
	・	ボタンを押すと、実績、目標とも、年初から現在までの累積に表示が切り替わりま す。
	・	5秒以上押し続けると、実績には月初めから現在までの省エネ金額を、目標には前月 　１か月間の使用料金を表示します。
５）	省エネ度
	・	省エネの度合いをランプの色で知らせます。緑ランプは省エネ度大、赤ランプは目標を超えてしまったことを示します。

省エネナビの省エネ効果

「省エネナビ」を平成10年11月より順次住宅モニターの家庭に設置し、11年3月末には全国800世帯で機器が稼働しました。 目に見えないエネルギー消費を金額で見ることができ、しかも前年の使用量をもとにモニター自身が設定した省エネを実践できることから、大きな省エネ効果を上げています。

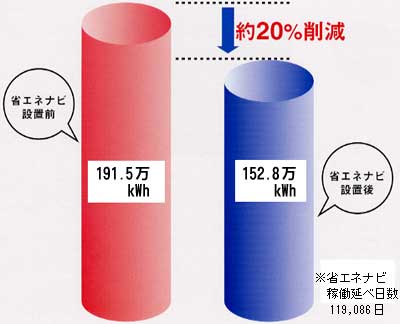

設置前後の電気使用量の変化 平成11年8月10日現在、データ回収が行えた784世帯の 省エネナビ稼働日分の電気使用量と同前年使用量を比較。

「省エネナビ」に関するお問い合わせは　TEL.03-5543-3013／FAX.03-5543-4120
